4040工業鋁型材CAD三維模型下載（雙槽）
艾普斯 丨 2018.10.03 丨 3845
頁.jpg "4040工業鋁型材CAD三維模型（雙槽）")
|
||||
| 4040工業鋁型材CAD三維模型（雙槽） | ||||
|
||||
| 4040（雙槽）工業鋁型材主要應用于輕型框架的設計搭建,設計師可以下載CAD三維模型,便于工業框架的構想與實現，需要搭配20系列槽6專用連接配件進行快速連接； | ||||
|
||||
|
||||
|
||||
|

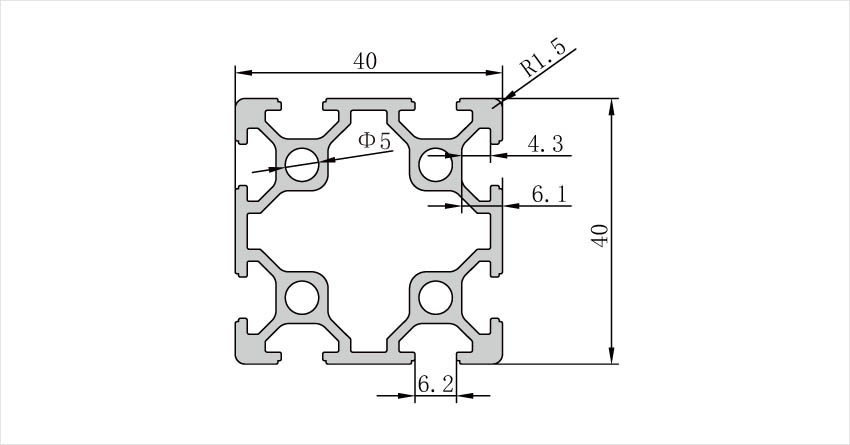

（4040-雙槽工業鋁型材二維參數）
|
||||
|
規格型號
|
材質
|
單位重量
|
慣性矩
|
慣性矩
|
彎矩
|
彎矩
|
訂貨編號
|
|
Profile
|
Material
|
Weight
|
Ix(cm4）
|
Iy（cm4）
|
Wx（cm3）
|
Wy（cm3）
|
Order NO.
|
|
40×40
|
鋁AL（6063-T5）
|
1.62kg/m
|
10.92
|
10.92
|
5.46
|
5.46
|
APAS-P6-4040
|
| 4040（雙槽）工業鋁型材屬于20系列槽6型材，用于輕型工業框架的設計搭建,如：工業防護罩/防塵罩、精益儀器框架、電氣操作臺等，需要結合20系列型材專用連接配件進行快速連接，設計師可以選用4040（雙槽）工業鋁型材進行工業框架的構想與實現； |
